城市照明單燈監控管理系統系統
一、系統概述
采用電力線載波技術或低功耗廣域網通信技術完成路燈監控節點與單燈控制器的通訊,可實時、定時實現面控、線控、組控、點控等多種模式的開關控制,從而形成對單體照明光源的電壓、電流、功率的數據檢測和路燈漏電報警等功能。單燈監控管理系統作為城市智能照明監控的下一級延伸,旨在通過對路燈的精準控制與精細調節,進一步加強對城市照明的全面感知、廣泛交互和深度融合,獲取大數據,真正實現按需照明,以達到單燈節能的目的。

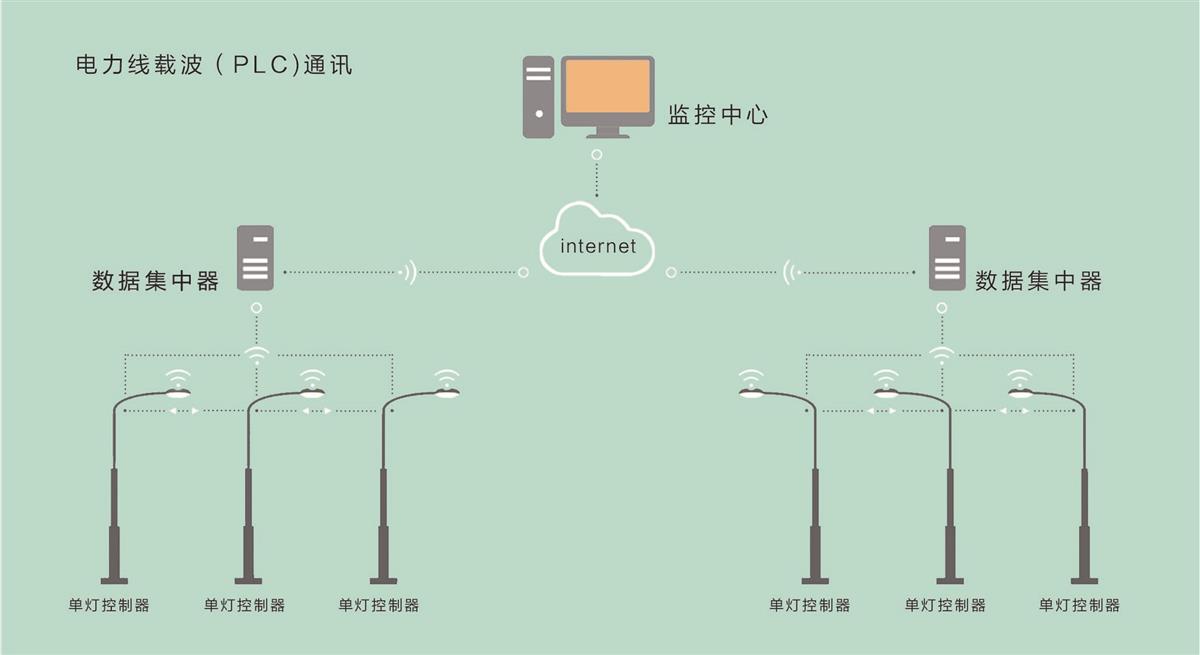

二、系統圖示
三、系統功能
1.控制功能。結合時間段設定和保護設定任意控制燈具內的分組單元,實行一組或多組以上不同種組合方式的開和關,達到單組亮或任意組合亮的控制要求;對可調光路燈,結合時間段設定和溫度保護設定調整每盞燈亮度,或調整每個單元組的亮度。
2.檢測功能。實時檢測路燈工作電流;實時檢測路燈功率和功率因數;實時檢測開、關狀態;實時檢測路燈溫度,對于LED路燈,能夠根據燈體溫度的情況(當溫度達到預先設定閥值時),降低LED路燈的照度及功率。
3.通訊功能。每盞燈配有智能網絡模塊,利用電力線載波模塊或低功耗廣域網通信模塊組成路由自適應網絡,并與公網結合組網,實現單燈控制單燈檢測;每盞路燈均可作為其它燈的通訊傳播介質,實現智能聯網。
