一、系統概述
隨著城市建設的迅速發展，污水處理設施（包括市政污水管網、污水泵站及污水處理廠）也在不斷增加?，F(xiàn)階段，對于污水處理泵站的控制扔停留在人工控制階段，這樣不僅降低了污水處理的效率和效果，而且在遇到特殊情況時無法及時發現并妥善處理，極易 引起處理設備損壞等現象。
如何實現泵站科學化、自動化管理是科學、高效、穩定的管理及運行污水處理泵站的重要基礎，也是整個污水處理系統建設調度的重要組成部分。市政污水泵站遠程控制系統是解決現階段污水處理泵站管理弊端的重要手段。

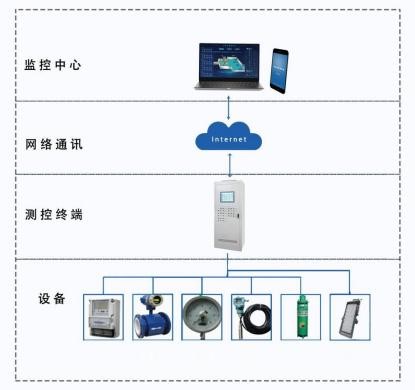

二、系統架構
1.控制：遠程且自動控制格柵機以及泵閥的開關。
2.監測：實時監測設備運行狀態以及流量，水位等數據信息。
3.報警：當發生異常，及時報警，確保及時維修或處理。
四、系統應用案例

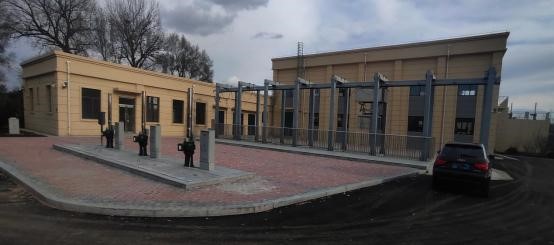

1.項目名稱：大沙河提升泵站
2.項目組成
該項目主要由控制室和格柵房組成：
（1）控制室
控制室由管理平臺、可通訊電力設備組成。采用 SIEMENS S7-300 系列 PLC 做為控制器，設 1 臺上位監控機和一 臺觸摸屏通過工業以太網與控制器通訊，用于監控排水泵站內水池水位與排水泵站相關設備的運行狀態及參數并及時反饋故障問題，且同時可遠程控制格柵機以及泵閥的開關。

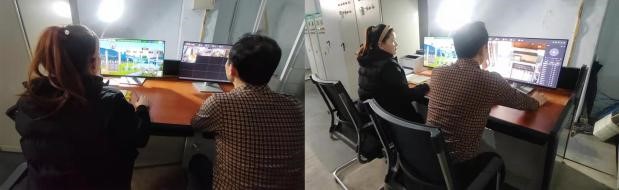

控制室
（2）格柵房
格柵房由格柵機、泵、可通訊電力設備、流量計、壓力表組成。

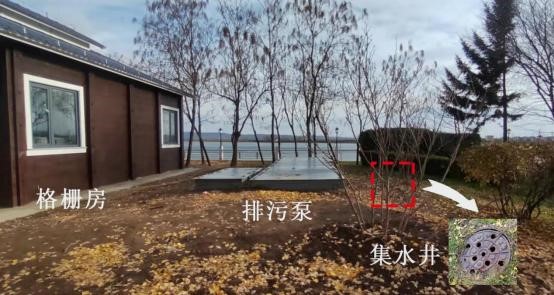

污水進入排污池后，通過格柵機對水中漂浮物和雜質進行過濾后，池中水泵將污水提升水位后匯集到集水井中后統一輸送到污水處理廠。

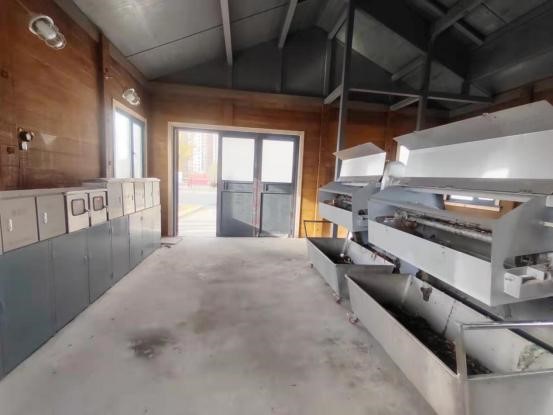

格柵房

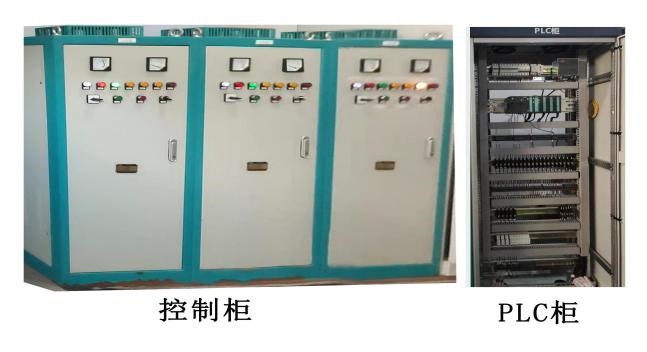

格柵房內設有格柵機，控制柜，數據計量設備。 通過 I/O 柜采集數據后，將 數據信息傳輸?shù)奖O(jiān)控室的 PLC 柜中在通過平臺顯示。
